Fizyczna struktura interfejsu
1, interfejs RS232.

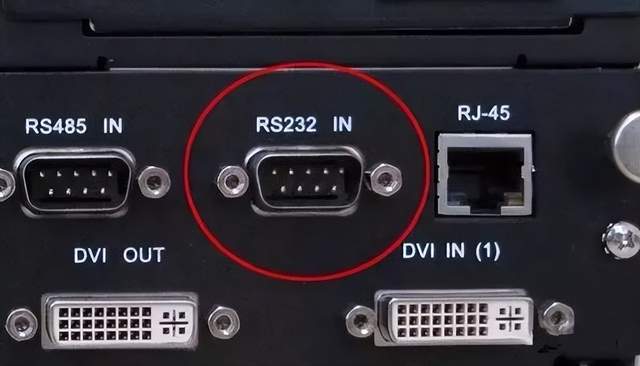

Jeden z interfejsów komunikacji komputerowej, zwykle interfejs RS -232 z 9 pinami (db -9) lub 25 pinów (db -25) typu wyglądu, będzie miał ogólny komputer osobisty Dwie grupy interfejsu RS -232, odpowiednio o nazwie COM1 i COM2.
2, Rs485

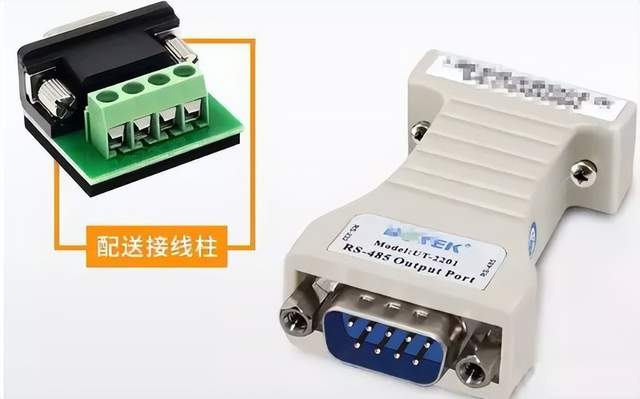

RS485 Brak konkretnego kształtu fizycznego, zgodnie z rzeczywistą sytuacją projektu i interfejsu.
Charakterystyka elektroniczna interfejsu
1, Rs232:Wartość poziomu sygnału sygnału poziomu transmisji jest wysoka (sygnał „1” dla „-3 v do -15 v”, sygnał „{3}}” dla „3 do 15 V”), łatwy do zrobienia, łatwy do zrobienia uszkodzić układ obwodu interfejsu, ale także ze względu na poziom TTL ({0 ~ ”<0.8v', 1 ~ '>2. 0 V ') nie jest kompatybilny z obwodem konwersji poziomu można podłączyć do obwodu TTL. obwód. Ponadto zdolność przeciw interferencji jest słaba.
2, Rs485:Transmisja sygnałów różnicowych logika „1” do różnicy napięcia między dwoma wierszami dla + (2-6) v; logika „0” do różnicy napięcia między dwoma wierszami dla - (2-6) v. Poziom sygnału interfejsu jest niższy niż RS -232, nie jest łatwo uszkodzić układ obwodu interfejsu, a poziom jest kompatybilny z poziomem TTL, wygodne jest połączenie z obwodem TTL.
Odległość komunikacji
1, Rs232:Odległość transmisji RS232 jest ograniczona, maksymalna wartość standardowa odległości transmisji 15 metrów i może tylko komunikacja punkt-punkt, maksymalna szybkość transmisji do 20 kb / s.
2, Rs485:RS485 Maksymalna odległość transmisji bezprzewodowej 1200 metrów. Maksymalna szybkość transmisji wynosi 10 Mb/s, a maksymalną odległość komunikacji można osiągnąć tylko pod prędkością transmisji 100 kb/s.
Za pomocą dopasowania impedancji niskie tłumienie specjalnego kabla może osiągnąć 1800 metrów! Ponad 1200 metrów możesz dodać repeatery (do 8), aby odległość transmisji była blisko 10 km.
może obsługiwać komunikację wielopunktową
RS232: Interfejs RS232 w magistrecie pozwala jedynie na połączenie transceiver, nie może obsługiwać możliwości wysyłania i odbierania wielu stacji, więc tylko komunikacja punkt-punkt, nie obsługuje komunikacji wielopunktowej.
RS485: Interfejs RS485 w magistrecie może podłączyć do 128 transceiverów. Oznacza to, że dzięki możliwościom komunikacji wielostopniowej, dzięki czemu użytkownicy mogą użyć jednego interfejsu RS485 do łatwego ustanowienia sieci urządzeń.
Różnica między linią komunikacyjną
RS232: Możesz użyć trzykolorowej skręconej pary, trzy rdzeniowego drutu ekranowego itp. RS485: Możesz użyć dwustronnej skręconej pary, dwustronnego drutu ekranowego. W niskiej prędkości, krótkoterminowej okazjach bez interferencji można użyć zwykłego kabla skręconego pary, wręcz przeciwnie, w szybkiej, długoterminowej transmisji, konieczne jest użycie dopasowania impedancji (ogólnie 120q) RS485 Kabel specjalny (STP -120 q (dla rs485 & can) - 18 awg), a w zakłóceniu trudnych środowisk powinno być Używany w skręconym kablu z skręconym (ASTP -120 q) (dla rs485 & can) - para 18AWG) powinna być używana w trudnych środowiskach, podczas gdy należy użyć opancerzonego skręconego kabla (astp -120} Q) w trudnych środowiskach.
Suplement: Oznacza to, że odległość transmisji RS232 wynosi tylko 15 metrów tak krótki, więc jaka jest jego rola?
W rzeczywistości ma bardzo szeroką gamę aplikacji, może być podłączony do różnych urządzeń, takich jak monitorowanie, modernizacje innych urządzeń lub debugowanie itp. Może wymagać z niego skorzystania. Funkcja i USB są stosunkowo blisko, a port USB jest coraz bardziej powszechny, będzie więcej do konwersji USB na RS -232 lub inne interfejsy urządzenia konwersji. Za pośrednictwem interfejsu USB można podłączyć do większej liczby urządzeń RS -232, nie tylko w celu uzyskania wyższych prędkości transmisji, realizacji prawdziwej wtyczki i odtwarzania, podczas gdy rozwiązywanie interfejsu USB nie może być niedociągnięciami transmisji na odległość (odległość komunikacji USB (odległość komunikacji USB w odległości 5 metrów).
